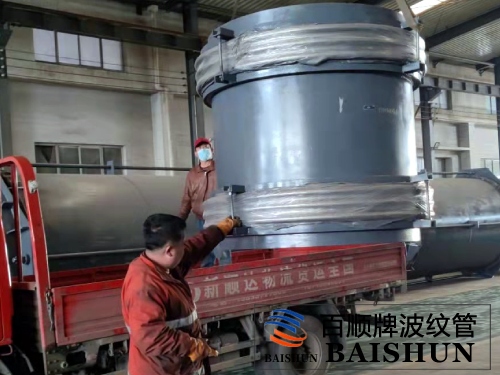

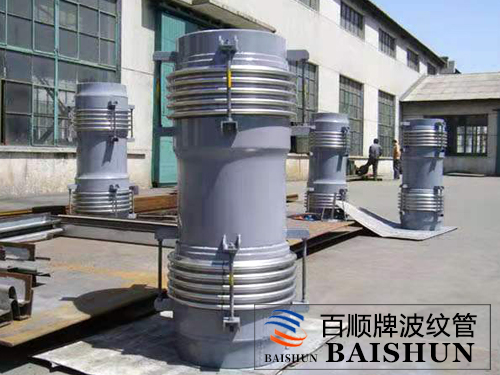

小拉桿橫向波紋補償器（XLB型）

小拉桿橫向型波紋補償器也稱小拉桿橫向型膨脹節、小拉桿補償器，拉桿式波紋膨脹節，除可以補償彎曲管段的橫向位移和角位移，同時也可以補償軸向位移。

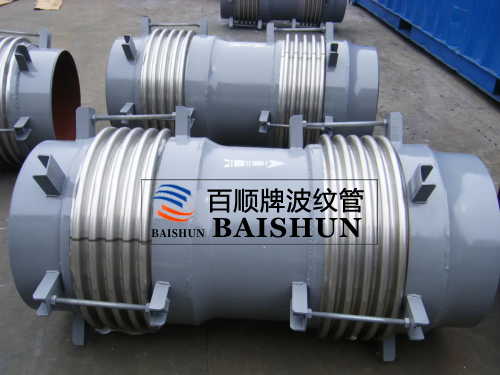

         小拉桿橫向型波紋補償器中將膨脹節位移品均分配給兩組波紋管和拉桿機構，該拉桿不能承受波紋管的內壓推力。小拉桿橫向型波紋補償器由兩段波紋管，中間接管及帶有限位螺母的小拉桿等零件組成，材質為1Cr18Ni9Ti或SUS304材質制造，采用多層一次液壓成型工藝，可以補償軸向、角向、橫向及各方位的合成位移。

          由于受到各方面的制約是相當復雜的，但是復雜的管系都可以選用若干個固定支架在不同的部位選擇不同的設置，將其分成若干形狀相對簡單的單獨管段，“Z”型管段和“∏”型管段等，并分別確定各管段的變形及補償量，由于補償器的種類很多，正確地選型是非常重要的，因此在管系的總體設計時，應充分地考慮到管線的走向和支撐體系（包括固定管架、導向滑動管架等）的設計和綜合考慮波紋補償器的造型和配置，以示達到安全、合理、適用、經濟的合適組合，如多向管道補償器則首先考慮小拉桿橫向型波紋補償器。
