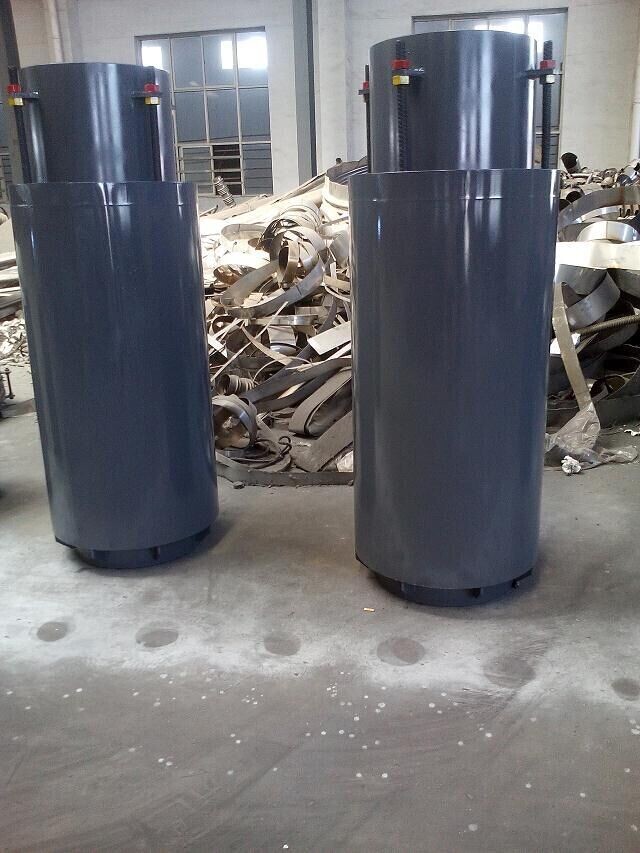

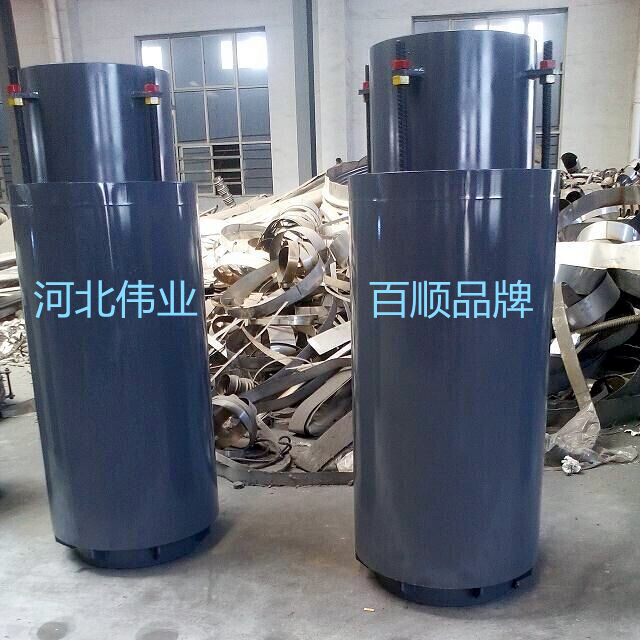

直埋式波紋補償器

直埋式波紋補償器主要用于直埋管線的軸向補償，具有很強抗彎能力，所以可不考慮管道下沉的影響，補償量大，使用壽命長。該波紋補償器在外殼及導向套筒保護下實現自由伸縮補償，其它性能跟普通波紋管補償器相同。

二、直埋式波紋補償器型號表示方法

1 .6ZMS500*300J —— 16 公斤直埋補償器，口徑 dn500 ，軸向補償量 300mm

本廠生產的 波紋管補償器 DN32 — 2000mm ，壓力級別 0.25Mpa — 2.5Mpa

連接方式： 1 、法蘭連接式   2 、接管連接式

軸向補償量： 18~400mm

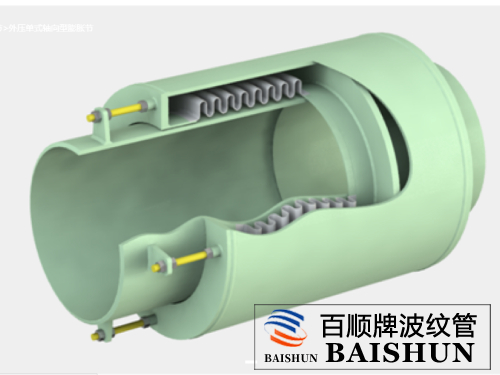

三、直埋式波紋補償器的結構圖片

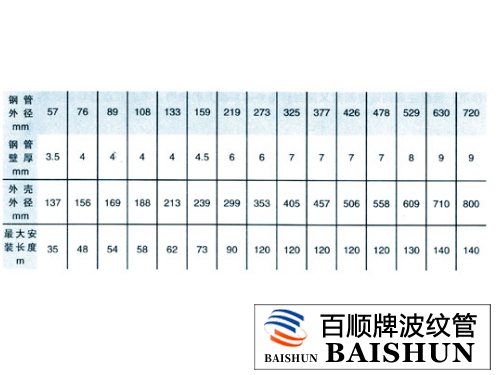

常用管道的蕞大安裝長度 Lmax 見表 1 。



四、直埋式波紋補償器補償量設計

△ L=a*t*L=0.0133 × 360 × 30=143.6mm

注： a 為碳鋼通常采用的膨脹系數

t 為管道介質的溫度 - 安裝時的環境溫度

L 為兩個固定支架之間的長度

五、直埋式波紋補償器安裝

直埋管道上要求在兩固定支座之間只裝一個直埋式波紋補償器，其波紋管對支座作用力的計算與單式波紋管補償器對支座作用力的計算相同，由于直埋波紋補償器在管道上實現自由補償和安裝簡單等特點，因而深受工程設計及安裝使用者的歡迎。

直埋式波紋管補償器安裝注意事項：為使該波紋管補償器起到補償作用，波紋管兩端設固定支架，防止管道受內壓推力影響外移拉伸。直埋式波紋管補償器的一端（指單向補償的波紋管死端）要靠近一端的固定支架，用波紋管的活頭補償管道。根據補償量設定兩個固定支架的距離，補償量一般不大于管徑。試壓過程中以波紋管補償器不得出現拉伸現象。外壓直埋式波紋管補償器具備外壓式直埋補償器及自由補償式波紋管的特點，在熱網管道施工中得以應用。

六、直埋式波紋補償器的訂購技術參數
